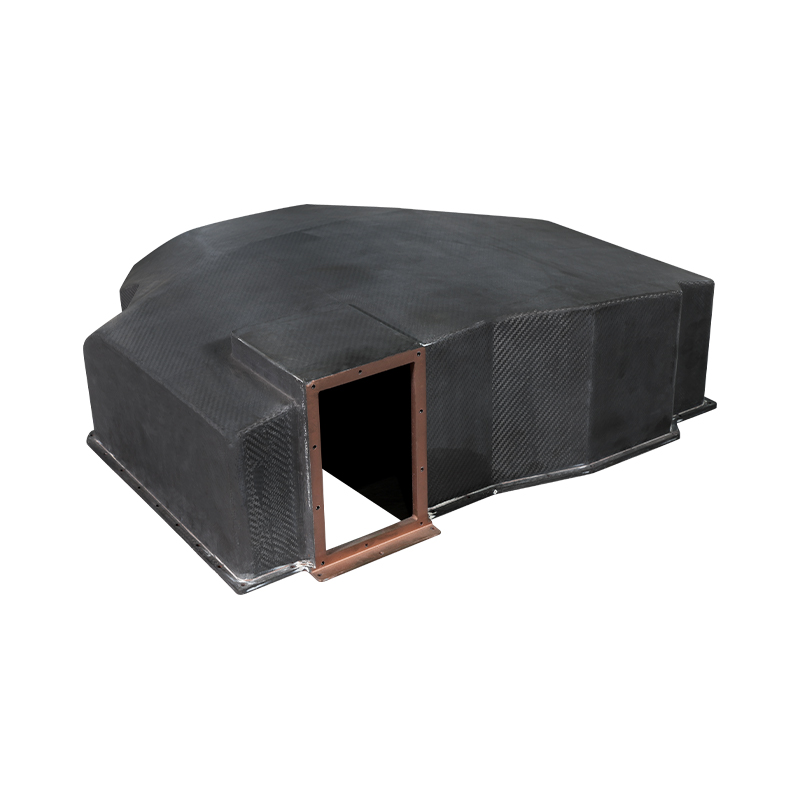

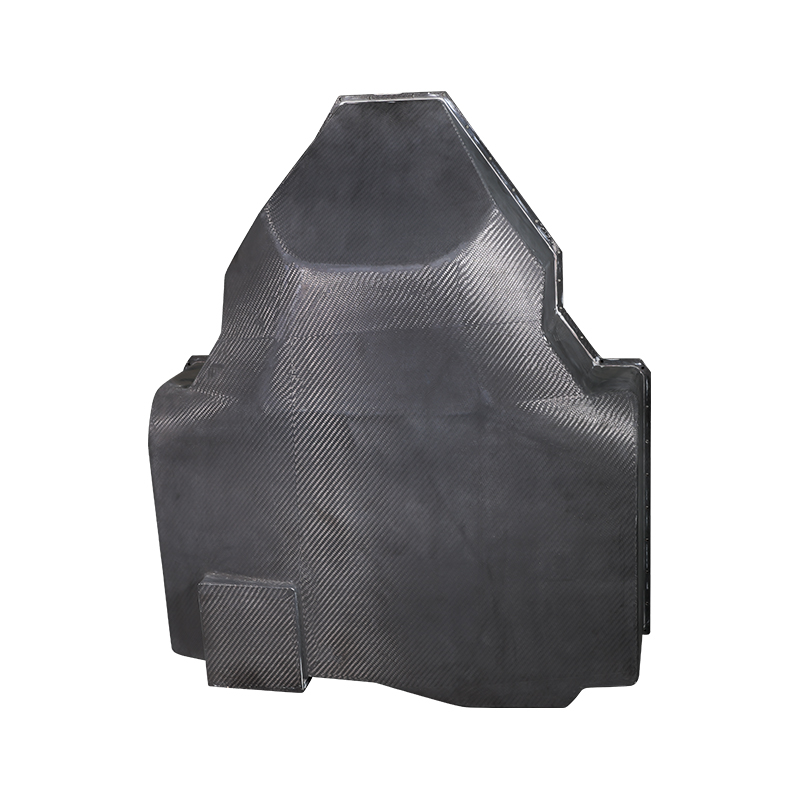

Carbon Fiber Drone eksternt baldakin hette hodedeksel

Det kan redusere vekten av flystrukturen med omtrent 15% ~ 20% og øke den effektive belastningen; det kan også forenkle UAV-prosessutstyret, redusere monteringsarbeidet, forkorte produksjonssyklusen og redusere kostnadene for hele livssyklusen til hele flyet. Parametre kan tilpasses.

Kontakt oss
Tidligere：Landingsutstyr for ubemannet karbonfiber (UAV).Neste：Karbonfiber drone skall
omfang
UAV UTVENDIG DEKK · AEROSROMSGRADE
Carbon Fjegber Drone eksternt baldakin hette hodedeksel
Vekt (typisk) 42-68 g
Veggtykkelse 0,6-1,2 mm
Service temp -40 til 110°C
Strukturell oversikt
Prepreg karbonfiberbaldakin produsert via matchet metallstøping eller autoklavherding. Toray T700 3K twill stoff med høy seighet epoksyharpiks. Strekkmodul 65 GPa, bøyefasthet 750 MPa. Designet for DJI M300, Mavic 3, Matrice og tilpassede FPV-rammer. Intern klaring designet for GPS-modul, IMU og nyttelastgrensesnittkabler. Overflateresistivitet 10-100 ohm per kvadrat for ESD-beskyttelse.
Fibertype Toray T700SC 3K 2x2 twill
Harpiks system Epoksy (Tg 135 °C)
Fibervolum 57-62 prosent
Overflatefinish Glans (GU 90) eller matt
Monteringspunkter M2.5 / M3 innebygde muttere
1
Kjernefordeler
  • Massereduksjon: 70 prosent lettere enn aluminiumstak, 50 prosent lettere enn PC-ABS med samme stivhet
  • Signalgjennomsiktighet: RF-overføringstap under 0,3 dB ved 2,4 GHz og 5,8 GHz (ikke-ledende belegg påført)
  • Slagfasthet: Ingen sprekkforplantning etter 500 g fall fra 1,5 m på betong
2
Dimensjonsparametere
  • Lengdeområde: 55-120 mm (avhengig av flyskrog)
  • Breddeområde: 45-95 mm
  • Høydeområde: 25-55 mm
  • Toleranse: pluss/minus 0,15 mm på monteringsflater
  • Trekkvinkel: 2 til 3 grader for avforming
3
Miljømotstand
  • UV-motstand: 500 timer QUV med glansretensjon over 85 prosent
  • Fuktighetsabsorpsjon: mindre enn 0,1 prosent etter 7 dagers nedsenking
  • Kjemisk motstand: Upåvirket av drivstoff, olje og standard rengjøringsmidler
Integrerings- og monteringsnotater
Monteringsskruer bør bruke nylonskive for å forhindre galvanisk korrosjon mellom karbon- og aluminiumsramme.
Forborede hull diameter 2,2 mm for M2-skruer; forsenkningsvinkel 100 grader for plan montering.
EMI pakningskanal tilgjengelig for skjerming mot elektromagnetisk interferens fra ESC-moduler.
Ventilasjonsåpninger kan integreres under støping for batteri eller ESC kjøleluftstrøm.
Kompatibilitetsmatrise
Kompatibel med DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II og tilpassede 7-tommers til 10-tommers FPV-rammer.
Design for adkomstdør for nyttelast tilgjengelig for fallmekanisme eller sekundært kamerafremspring.
Egendefinerte utskjæringer for antenner (SMA, u.FL) og USB/HDMI-porter støttet med MOQ 50-enheter.
Håndterings- og vedlikeholdsprotokoll
01. Rengjøring — Bruk isopropylalkohol (70 prosent) med en lofri klut. Ikke senk ned i væske.
02. Inspeksjon — Sjekk for delaminering ved hjelp av trykktest før hver flygning. Matt lyd indikerer separasjon.
03. Reparasjon — Små sprekker fylt med epoksyharpiks. Skift dekselet hvis støtskader overstiger 15 mm sprekklengde.
04. Lagring — Holdes unna direkte sollys når den ikke er i bruk. UV klarlakk forlenger levetiden til 2000 flytimer.
Typiske bruksområder
Industrielle inspeksjonsdroner Landbrukssprøyting UAV Søke- og redningsfly FPV racing freestyle covers LiDAR kartleggingsplattformkapslinger
Blokkerer karbonfiber GPS-signalet?
Ubelagt karbonfiber demper RF-signaler. Våre baldakiner inkluderer et ikke-ledende overflatelag (glassfiber eller gelcoat) som reduserer signaltapet til under 0,5 dB, noe som tillater GPS- og telemetrimottak uten eksterne antenner.
Maksimal driftshøyde og temperatur
Høyde opp til 7000 m. Kontinuerlig driftstemperatur -30°C til 85°C. Kortvarig eksponering for 110°C (direkte sollys på mørke overflater).
Tilpasset formkostnad og ledetid
Aluminiumsform: USD 1.800-2.500, ledetid 25-30 dager. Prøvetak leveres innen 5 dager etter ferdigstillelse av formen.
i Alle kalesjene er 100 prosent inspisert via CMM for hullposisjonstoleranse. Batchtestrapporter inkluderer Tg, fibervolum og visuell inspeksjon per IPC-A-600. OEM merkevarebygging (lasergravering) tilgjengelig.
